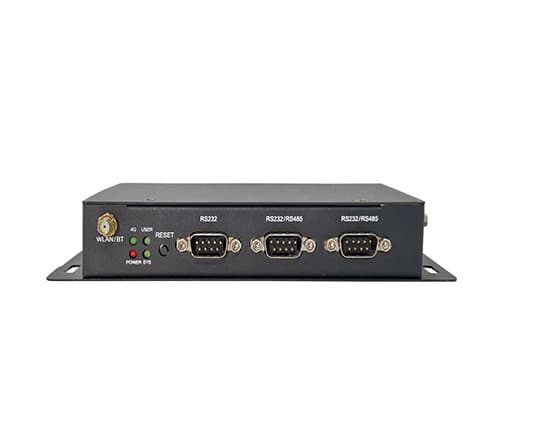

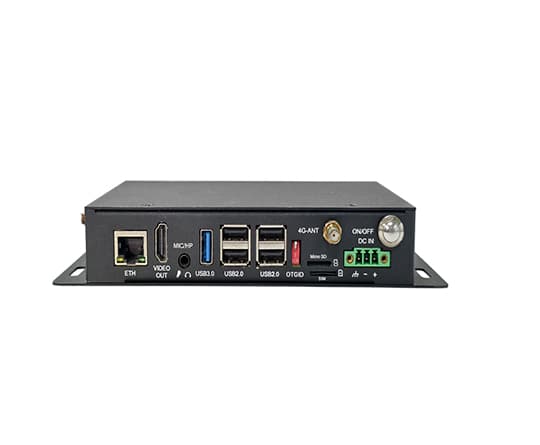

mIPC-RK66 RK3566 ARM 架构多媒体嵌入式工控机
◆ RK3566 四核 ARM Cortex-A55 处理器
◆ 默认 4GB 内存配合 32GB eMMC 储存
◆ Android 11，GMS 镜像
◆ eDP/LVDS/MIPI 多种屏显接口
◆ 5 x USB, 2 x RS485, 2 x RS232/485 多接口
◆ 支持 Wi-Fi/BT/4G/ETH 有线及无线通讯
◆ 可接入 BlueSphere 平台，随时随地查看设备状态
产品概述
产品规格
说明文档
mIPC-RK66 RK3566 ARM架构多媒体嵌入式工控机是万创面向智慧商业领域精心研发的高性能工业控制设备，其搭载Android 11操作系统，并且通过了GMS认证，可以流畅运行和使用多种Google移动服务。
mIPC-RK66 搭载 Rockchip 最新一代低成本高性能四核处理器 RK3566，同时配备 4GB 内存、32GB eMMC 储存，兼具快速读取数据与超大容量的特性，纵使海量数据，也能及时处理，快速响应。
其丰富的外设接口，可灵活接入大量外围设备，比如扫码头、摄像头、条码打印机、按键板等。高规格的视频引擎搭配H.265硬解码和1080p/4K 视频解码，提供多种高清、超高清视频输出接口。多规格的屏显接口使其可灵活应用于智慧零售、无人超市、移动支付、金融自助终端等行业场景中。
产品规格
CPU
Rockchip RK3566, 四核 ARM Cortex-A55，最大 1.8GHz
内存
4GB（最大 8GB）
存储
32GB（最大128GB）
1 x Micro SD 卡槽（最大 128GB）
以太网
1 x RJ45, 10M/100M/1000Mbps
4G LTE
可选
Wi-Fi 及蓝牙
Wi-Fi 802.11 a/b/g/n/ac + 蓝牙 5.0
显示
1 x HDMI, Type-A
1 x 4路eDP输出，支持2560 x 1600 @60Hz
1 x 8路MIPI DSI输出（其中4路与LVDS复用），单通道MIPI DSI：支持1920 x 1080P@60Hz，LVDS：支持720P@60Hz；双通道MIPI DSI：支持2560 x 1440 @60Hz
音频
1 x 3.5mm 二合一音频接口
扬声器
1 x 扬声器接口
摄像头
1 x MIPI CSI-2，2 x 10 x 2.0mm
串口
2 x RS232，DB9连接头
2 x RS232/485，DB9 连接头
USB
4 x USB 2.0 Type-A（支持USB OTG）
1 x USB 3.0
SIM 卡槽
1 x SIM 卡槽
GPIO
8 x GPIO, 3.3V
看门狗
支持
RTC
支持
Mini-PCIe
1 x Mini-PCIe用于LTE模块
按键
1 x 开/关键
1 x重置键
LED指示灯
1 x 电源指示灯（红色）
1 x 系统指示灯（绿色）
1 x 4G指示灯（绿色）
1 x 用户自定义（绿色）
操作系统
Android 11，GMS 认证或 Linux 操作系统
设备管理平台
BlueSphere MDM（仅适用 Android 设备）
OTA 平台
BlueSphere OTA
输入
12V/24V 3A DC (±5%), 1 x 3 x 3.81mm
功耗
15W
尺寸
160mm x 110mm x 30mm（机箱）
195mm x 110mm x 30mm（带安装支架）
重量
680 克
温度
工作：0℃~+60℃
存储：-40℃~+85℃
湿度
工作：相对湿度 5%~95%
存储：相对湿度 5%~95%
认证
FCC
ESD：±4KV（接触）及±8KV（空气）
产品名称
mIPC-RK66 RK3566 ARM 架构多媒体嵌入式工控机
说明文档
mIPC-RK66 RK3566 ARM 架构多媒体嵌入式工控机规格书
mIPC-RK66 RK3566 ARM 架构多媒体嵌入式工控机用户手册
