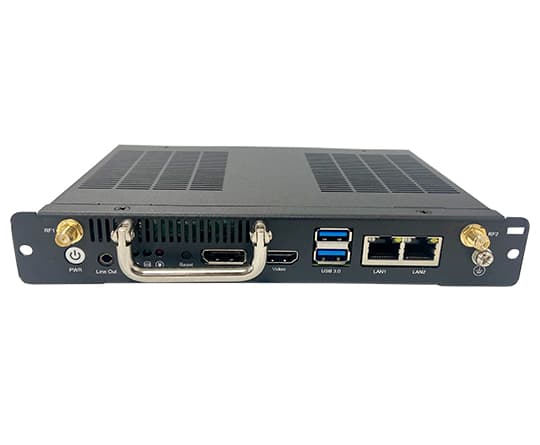

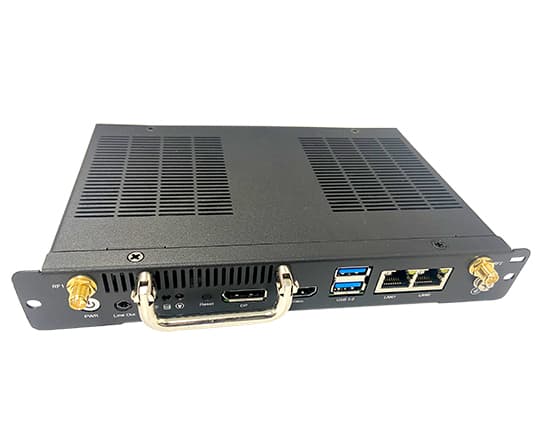

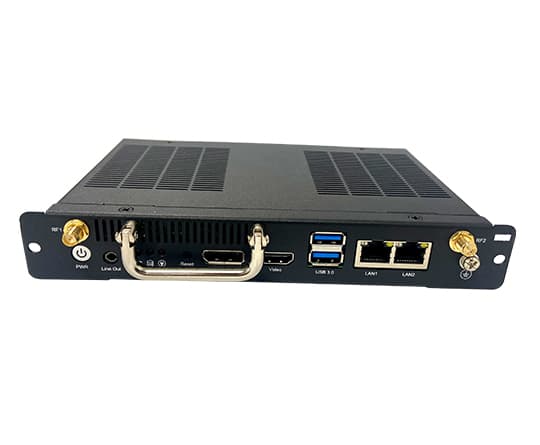

Oplayer357 TigerLake Windows OPS 播放器
◆ 英特尔®酷睿 TM i3/i5/i7 或赛扬®处理器
◆ 采用英特尔 OPS+设计，易于安装和集成
◆ 4K 超高清输出
◆ 丰富的扩展接口
◆ Wi-Fi/BT/4G/ETH 各种通信方式
◆ Windows 10 IoT 操作系统，Linux 可选
◆ 提供额外的 DP、HDMI、PCIe x4 信号
产品概述
产品规格
说明文档
万创 Oplayer357 是一款 OPS 播放器产品，采用英特尔开放式可插拔规范（OPS+）设计，搭载英特尔® TigerLake平台处理器，用户可以灵活选择酷睿 TM i3/i5/i7 处理器或者英特尔®赛扬®处理器。Oplayer357 提供两个 DDR4 SODIMM 插槽，支持最大 64GB 内存。Oplayer357 具备高能效的特性，同时还提供丰富的接口，包括支持 4K 超高清输出的 DP 和 HDMI 接口、3.5mm音频输出接口、USB 3.0 接口、以太网口等，方便用户灵活连接外围设备。
Oplayer357 可以通过 JAE TX25 插槽接口方便地连接符合 OPS 标准的显示器，该插槽接口提供 DP、HDMI、USB 2.0、USB 3.0、音频输出和 UART 信号。并且还提供一个 HRS FX18 插槽，支持 DP、4 路 PCIe 和 I2C 信号，方便用户扩展。此种设计可以减少对空间的需求，降低用户的部署和维护成本。
Oplayer357 还可以和万创标准 TMC 系列大尺寸数字标牌触控显示器完美兼容，组合形成一体式数字标配解决方案，为客户提供更加便捷的产品部署服务。
产品规格
CPU
英特尔® TigerLake-UP3 处理器：
Core™ i7-1195G7 4C8T 12-28W, 最大 5GHz
Core™ i5-1155G7 4C8T 12-28W, 最大 4.5GHz
Core™ i3-1115G4 2C4T 12-28W, 最大 4.1GHz
Celeron® 6305 2C2T 15W, 1.8GHz
GPU
英特尔® UHD Graphics
内存
2 x DDR4 3200 SO-DIMM, 最大 64GB
存储
由 M.2 B-key 扩展
以太网
2 x RJ45, 10/100/1000Mbps
无线网络
4G LTE 或 Wi-Fi 802.11 a/b/g/n/ac + 蓝牙 5.0
多媒体
1 x DP 1.4 (支持 4K @60Hz)
1 x HDMI 1.4 (支持 4K @30Hz)
1 x 3.5mm 二合一音频接口
USB
2 x USB 3.0 Type-A
SIM 卡槽
1 x 内置 Nano SIM 卡槽
天线
2 x SMA 接头 (4G/Wi-Fi &蓝牙)
实时时钟
支持
JAE TX25
显示
1 x DP 1.4 (支持 4K @60Hz); 1 x HDMI 1.4 (支持 4K @30Hz)
USB
1 x USB 3.0; 3 x USB 2.0
音频
1 x 音频输出
UART
1 x 3.3V UART
风扇
1 x 系统风扇
电源
12V ~ 19V 电源输入
HRS FX18
显示
1 x DP 1.4 (支持 4K @60Hz)
PCIe
1 x PCIe x4
I²C
1 x I²C
SMBUS
1 x SMBUS 用于扩展 LAN 口
按钮
1 x 开/关按钮； 1 x 复位按钮
LED 指示灯
1 x 电源指示灯； 1 x 无线连接/活动指示灯；
1 x 存储活跃指示灯
系统
Windows 10 IoT (可选: Linux)
看门狗
支持
TPM
1 x TPM 2.0
输入
通过电源接口供电 (12V ~ 36V 3A)；
通过 OPS 显示器供电 (12V ~ 19V 3A)
尺寸
200mm x 120mm x 30mm
散热方式
风扇/散热片
温度
工作温度: 0℃ ~ +35℃ 存储温度: -20℃ ~ +70℃
湿度
工作和存储湿度: 10~85% RH (无凝露)
认证
CE, FCC, CCC
产品名称
Oplayer357 TigerLake Windows OPS 播放器
